撬装泵组加药装置

发布时间：2024/7/27 16:24:47访问次数：

一、设备概述

加药装置是一种具投药、搅拌、运输液体、自动控制与一体的成套设备，它被广泛应用于电厂的原水、锅炉给水、油田地面集输脱水处理系统、石油化工各种加药系统和污废水处理系统。如投加混凝剂、絮凝剂、液体杀生剂、消毒剂等。

1、结构布置

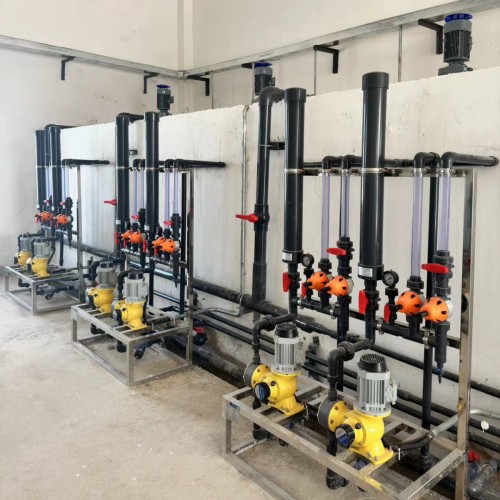

PAC、PAM加药装置主要由溶液箱、计量泵、搅拌机、液位、控制箱等组成（可根据用户实际要求配置）。

PAC、PAM加药装置根据所需药剂浓度在溶液箱内经搅拌器搅拌均匀后用计量泵（加药泵）向投药点或指定的系统中输送所配制的溶液。成套加药装置具有结构紧凑、安装简单、操作使用简便等特点。该装置还可根据用户不同工艺流程的要求，进行有针对性的设计、配置必要的部件，实现功能合适（如自动远程控制）、经济实用。

PAC、PAM加药装置采用单元组合的布置形式，安装在一个基架上。

计量泵平行布置，周围留有足够检修空间，便于维护。

电气控制柜布置于装置基架上，正面操作。

2、各部件材质

各部件的材质：

加药箱：PE材质

搅拌轴：304不锈钢\碳钢衬胶

管路阀门：UPVC

计量泵：组合件

3、液位检测、自动停泵

溶液箱设置磁性翻板液位计，实现就地液位显示、液位远传、高低限报警，低低液位自动停泵，防止投药泵空转。

4、配药

PAC、PAM溶液的配制由手动进行，在配药箱内配成一定的浓度，然后再送到溶液箱内，稀释成投加浓度。

5、加药量的控制

PAC、PAM加药量的控制可手动进行调节，也可进行自动控制：根据原水的浊度调节相应的投加量，不需人工操作。

PAC、PAM加药量的控制可手动进行调节，也可自动根据进水流量的变化调节加药量。
